Гидравлические соединительные муфты

Применение

Гидравлические соединительные муфты подходят для соединения судовых валов, включая соединение гребного и вспомогательного валов или же двух вспомогательных валов. Они также могут использоваться для соединения общих валов.

Особенности
  • Гидравлические соединительные муфты являются съемными муфтами для соединения валов, они имеют следующий принцип работы: радиальное и осевое масляное давление заставляют внутреннюю и внешнюю втулки с конуснообразной контактной поверхностью производить относительное смещение, при котором внутренняя муфта принудительно сжимается, за счет чего создается прессовая посадка между двумя промежуточными валами.
  • Гидравлические соединительные муфты производится в соответствии со стандартами CB*3235-84.
  • Компоненты муфт изготовлены из высококачественной легированной стали и высококачественной углеродистой стали. Высокая точность изготовления достигается за счет использования современного оборудования для обеспечения соответствия данного продукта требованиям эксплуатации и безопасности.
  • Наша компания может спроектировать и произвести различные гидравлические муфты в соответствии с требованиями клиента.

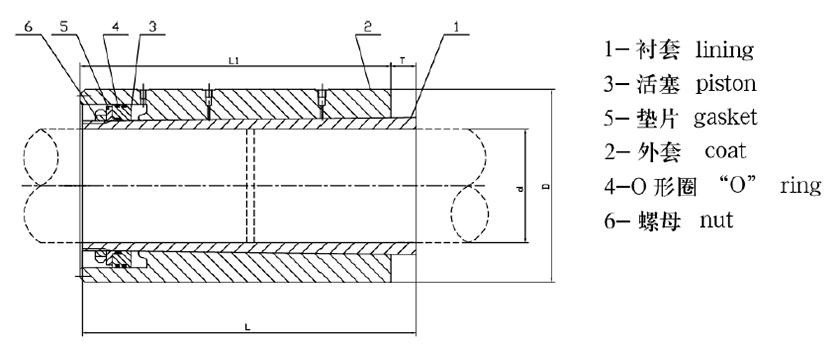

Технические характеристики
Модель Диаметр основного вала D(mm) Диаметр наружного вала D(mm) Диаметр наружного вала L1(mm) Длина внутренней вала L(mm) Исходный размер T(mm) Макс. крутящий момент (кН·м) Вес (кг)
YL100 100 180 260 280 30 25 36
YL110 110 195 280 300 32 34 45
YL120 120 210 300 325 36 44 55
YL130 130 225 320 350 38 56 68
YL140 140 240 350 380 40 70 82
YL150 150 260 370 405 44 86 103
YL160 160 275 395 430 46 104 122
YL170 170 290 415 450 48 125 141
YL180 180 310 445 480 53 148 175
YL190 190 325 475 515 55 174 203
YL200 200 340 500 540 57 203 233
YL220 220 380 540 585 61 270 326
YL250 250 430 610 660 72 396 460
YL280 280 480 680 730 79 557 630
YL300 300 510 730 790 88 685 760
YL320 320 545 770 835 92 833 920
YL350 350 590 840 910 98 1089 1170
YL360 360 605 860 930 96 1177 1250
YL380 380 640 905 980 105 1393 1475
YL400 400 670 950
109 1618 1690
YL450 450 755

124 2314 2400
YL470 470 785

128 2638 2700
YL500 500 835

131 3168 3240
YL530 530 885

142 3776 3790
YL560 560 935

147 4462 4550
YL600 600 995

160 5452≥ 5470
