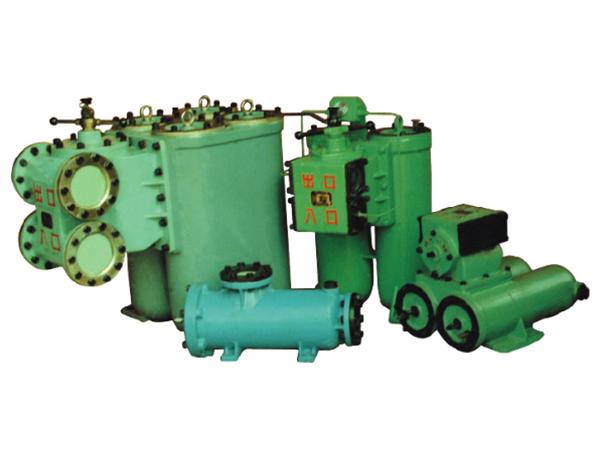

Одноцилиндровый сетчатый топливный фильтр (топливный фильтр, фильтр смазочного масла)

Применение

Одноцилиндровый сетчатый топливный фильтр DPL спроектирован для фильтрации смазочного масла и топлива, используемых в судовых и стационарных дизельных двигателях. Фильтр также подходит для его применения в электроэнергетике, нефтяной и химической промышленностях.

Характеристики
  • Одноцилиндровый сетчатый топливный фильтр DPL имеет большую площадь фильтрации, что обеспечивает лучшую проходимость жидкости и более низкое давление.
  • Фильтр можно легко поддерживать в рабочем состоянии, он не требует частой мойки.
  • Оснащенный индикатором перепада давления, фильтр мгновенно отображает разность давлений. Когда значение достигнет определенного значения, фильтр подает сигнал.

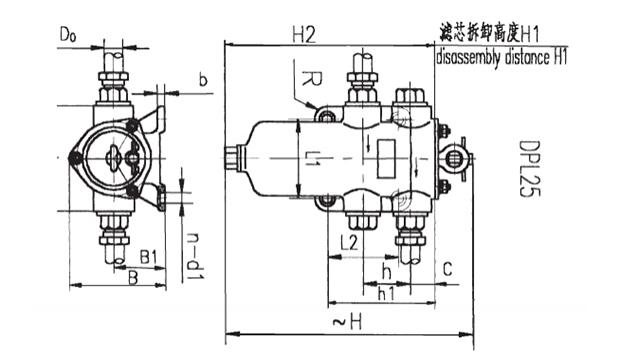

Технические характеристики фильтра DPL25
Номинальный диаметр (мм) Наружные габариты (mm) Высота фильтрующего элемента в разобранном виде (mm) Присоединительные размеры трубы (mm) Установочные размеры трубы (mm) Установочные размеры основы (mm) Вес нетто (Kg)
DN H B л H1 D D0 C h B1 H2 h1 L1 L2 b R n d1
25 315 130 135 270 Контейнер для труб M39x2 25 34 60 70 264 139 100 90 12 15 4 16 6
Примечание: Индикатор перепада давления может быть разным
Inquiry Form

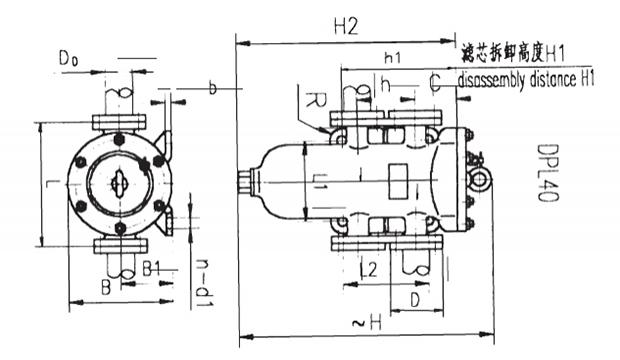

Технические характеристики для фильтра DPL40
Номинальный диаметр (мм) Наружные габариты (mm) Высота фильтрующего элемента в разобранном виде (mm) Присоединительные размеры трубы (mm) Установочные размеры трубы (mm) Установочные размеры основы (mm) Вес нетто (Kg)
DN H B л H1 D D0 C h B1 H2 h1 L1 L2 b R n d1
40 440 143 173 360 66x66 45 36 70 80 364 177 130 125 14 20 4 18 12
Примечание: Квадратный фланец оснащен DN40, а индикатор перепада давления может быть разным.
Inquiry Form

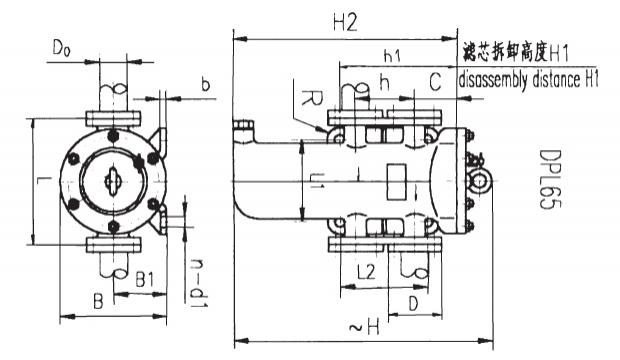

Технические характеристики для фильтра DPL65
Номинальный диаметр (мм) Наружные габариты (mm) Высота фильтрующего элемента в разобранном виде (mm) Присоединительные размеры трубы (mm) Установочные размеры трубы (mm) Установочные размеры основы (mm) Вес нетто (Kg)
DN H B л H1 D D0 C h B1 H2 h1 L1 L2 b R n d1
65 580 195 285 535 100x100 70 79 105 105 517 261 165 150 18 25 4 22 25
Примечание: Квадратный фланец оснащен DN65, а индикатор перепада давления может быть разным.
Inquiry Form

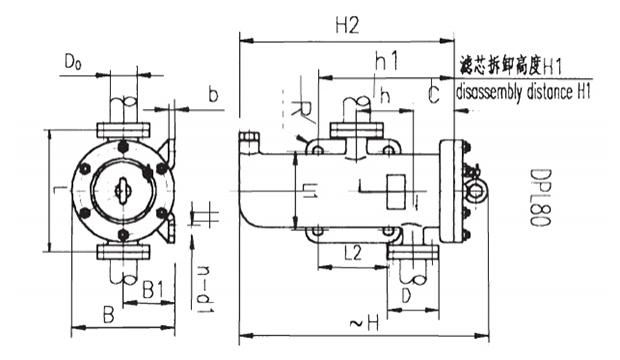

Технические характеристики для фильтра DPL80
Номинальный диаметр (мм) Наружные габариты (mm) Высота фильтрующего элемента в разобранном виде (mm) Присоединительные размеры трубы (mm) Установочные размеры трубы (mm) Установочные размеры основы (mm) Вес нетто (Kg)
DN H B л H1 D D0 C h B1 H2 h1 L1 L2 b R n d1
80 700 238 320 685 ￠185 89 90 120 128 630 310 170 170 18 25 4 22 30
Примечание: Стандартом для DPL80 является GB573-65, для резьбового соединителя труб - GB500-75. Индикатор дифференциального давления может быть разным.
Inquiry Form

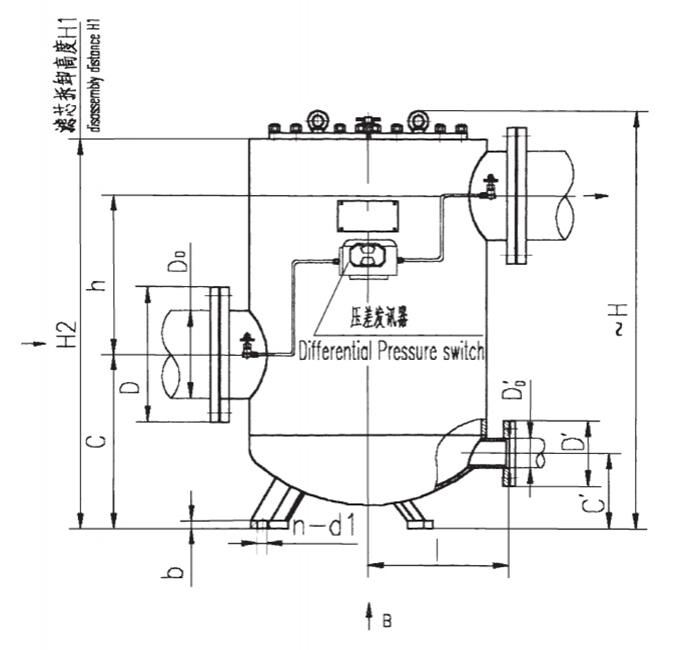

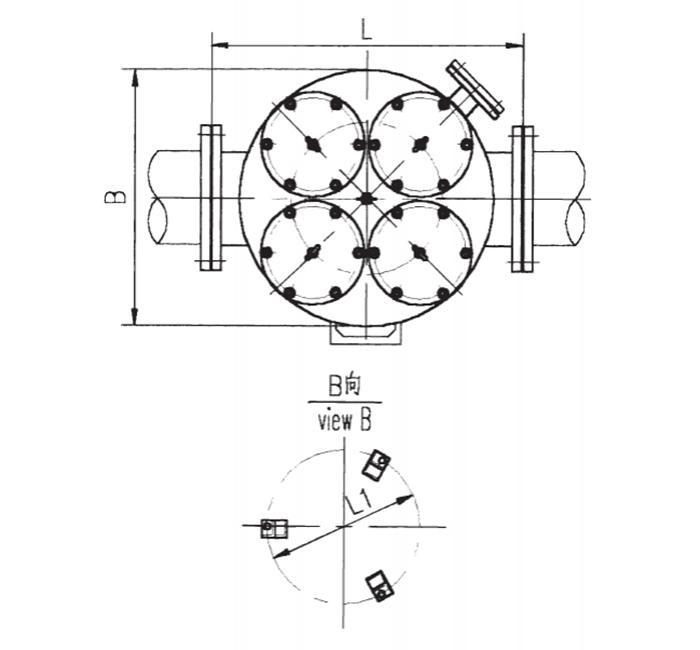

Технические характеристики для фильтров DPL100, DPL150 и DPL200
Тип Номинальный диаметр (мм) Наружные габариты (mm) Высота фильтрующего элемента в разобранном виде (mm) Присоединительные размеры трубы (mm) Установочные размеры трубы (mm) Установочные размеры основы (mm) Вес нетто (Kg)

DN H B л H1 D D0 D' D0' C h I C' H2 L1 b n d1
DPL100 100 800 412 528 790 190 108 140 42 290 360 264 150 734 335 18 3 18 115
DPL150 150 940 550 660 790 240 159 135 57 380 380 335 180 870 470 20 3 24 160
DPL200 200 1050 612 750 945 310 219 135 57 438 400 368 180 980 550 20 3 24 210
Примечание: Стандарт для фланца - GB573-65 (альтернатива). В наличии 4 единицы фильтрующего элемента. Индикатор перепада давления может быть разным.
