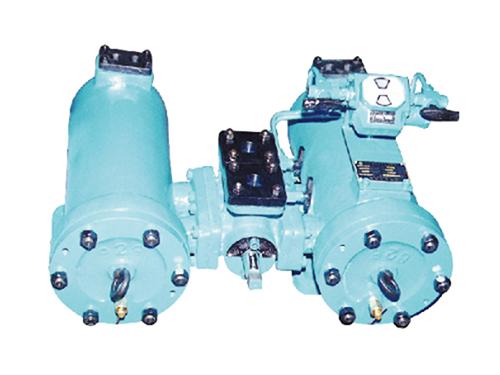

Двухцилиндровый топливный фильтр

Применение

Двухцилиндровый топливный фильтр SCZL спроектирован как мощный фильтр для тяжелого топлива в дизельных двигателях.

Характеристики

1. Используемый фильтрующий элемент представляет собой элемент свечного фильтра, что обеспечивает более низкое сопротивление потоку и упрощает техническое обслуживание.
2. Когда давление снижается до определенного значения, процесс фильтрации может быть перенесен в другую камеру без остановки самого процесса.
3. Под фильтром имеется нагревающая камера для подогрева тяжелого топлива путем подачи пара или горячего масла. На фильтре установлен индикатор перепада давления. Когда значение снижается до определенного значения, индикатор автоматически сигнализирует, чтобы напомнить и необходимости очистки.

Технические характеристики
  • При выборе скорости потока необходимо учитывать тонкость фильтра, перепад давления и вязкость топлива.
  • Рабочая температура ≤150 ℃
  • Рабочее давление ≤1,6 МПа
  • Давление нагревательной среды ≤0,7 МПа
  • Падение аварийного давления: 0,08 МПа, 0,12 МПа, 0,15 МПа
DN (mm) Номинальная скорость потока (m3 /h)
32 2
40 4
50 7
80 17
Основные характеристики

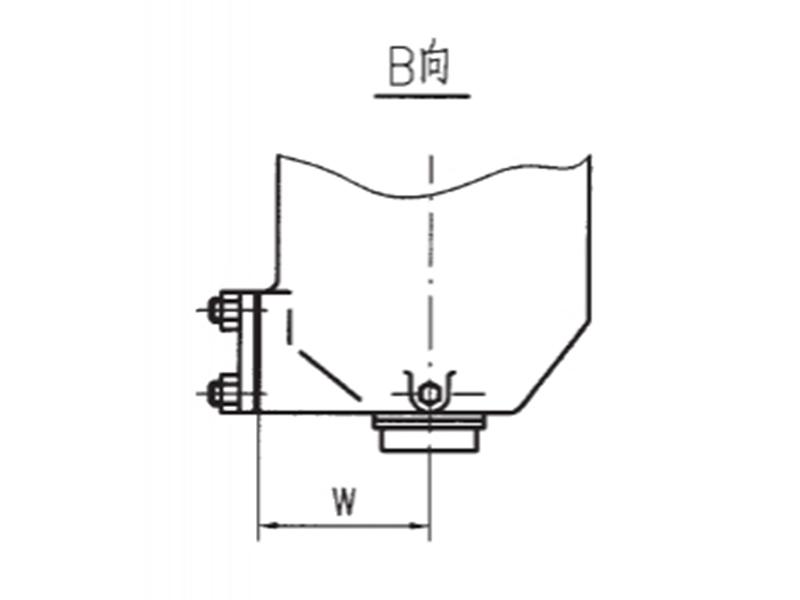

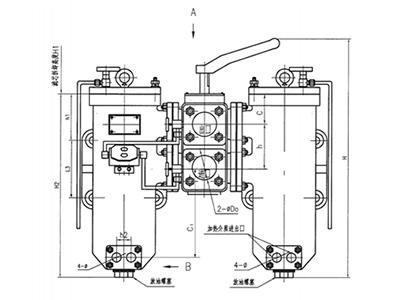

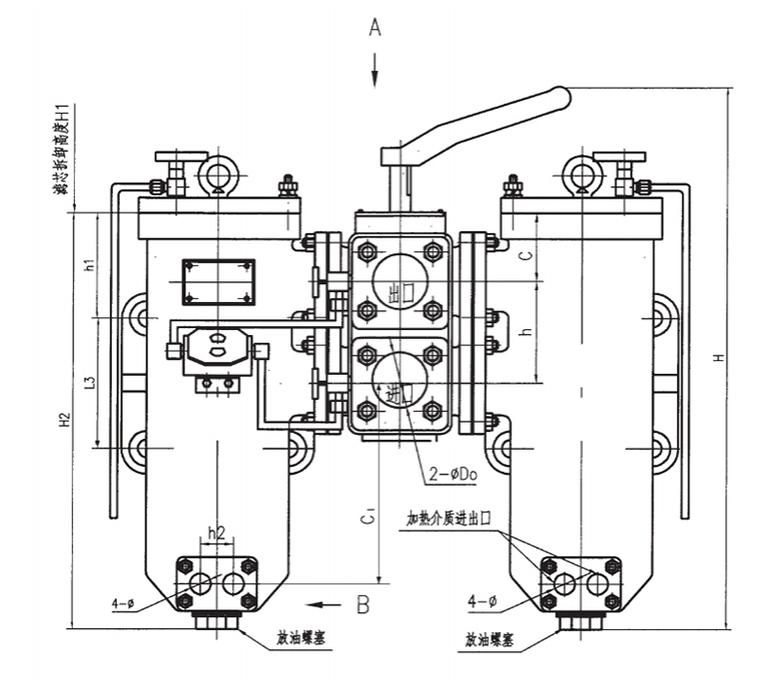

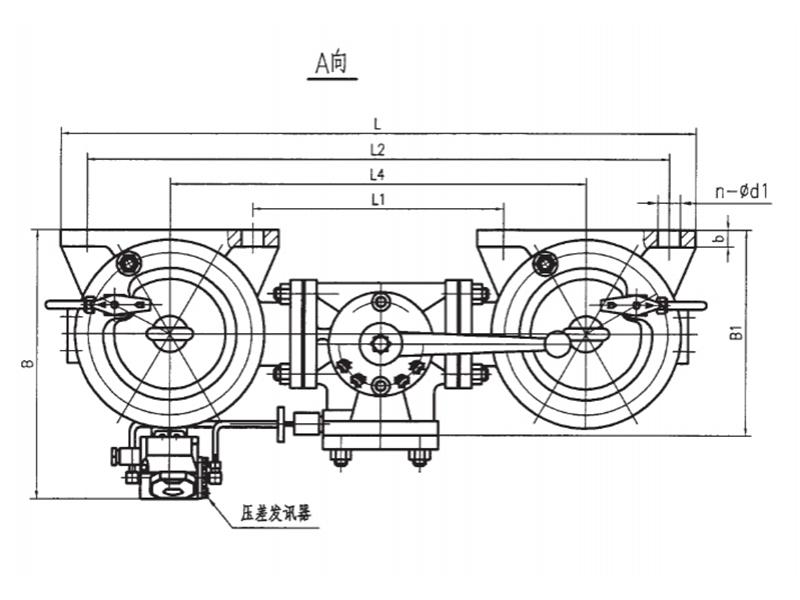

Внешний вид SCZL XX AZ (XX означает DN)
Диаметр (мм) Габаритные размеры (мм) Съемная высота фильтрующего элемента (мм) Присоединительный размер трубопровода (мм) Установочный размер трубопровода (мм) Установочный размер основы (мм)
DN H B л H1 Do Φ C h B1 C1 h2 W H2 h1 L1 L2 L3 L4 b n d1
32 560 290 600 360 43 22.5 70 85 185 238 33 95 456 80 220 550 150 385 18 8 22
40 605 290 642 440 49 22.5 80 120 205 230 33 95 492 125 262 592 150 427 18 8 22
50 715 290 642 510 61 22.5 80 120 205 338 33 95 600 125 262 592 150 427 18 8 22
80 970 290 665 540 80 22.5 140 200 220 452 33 95 850 255 285 515 170 450 22 8 22
Примечание: обратный фланец и индикатор перепада давления могут быть установлены по выбору
